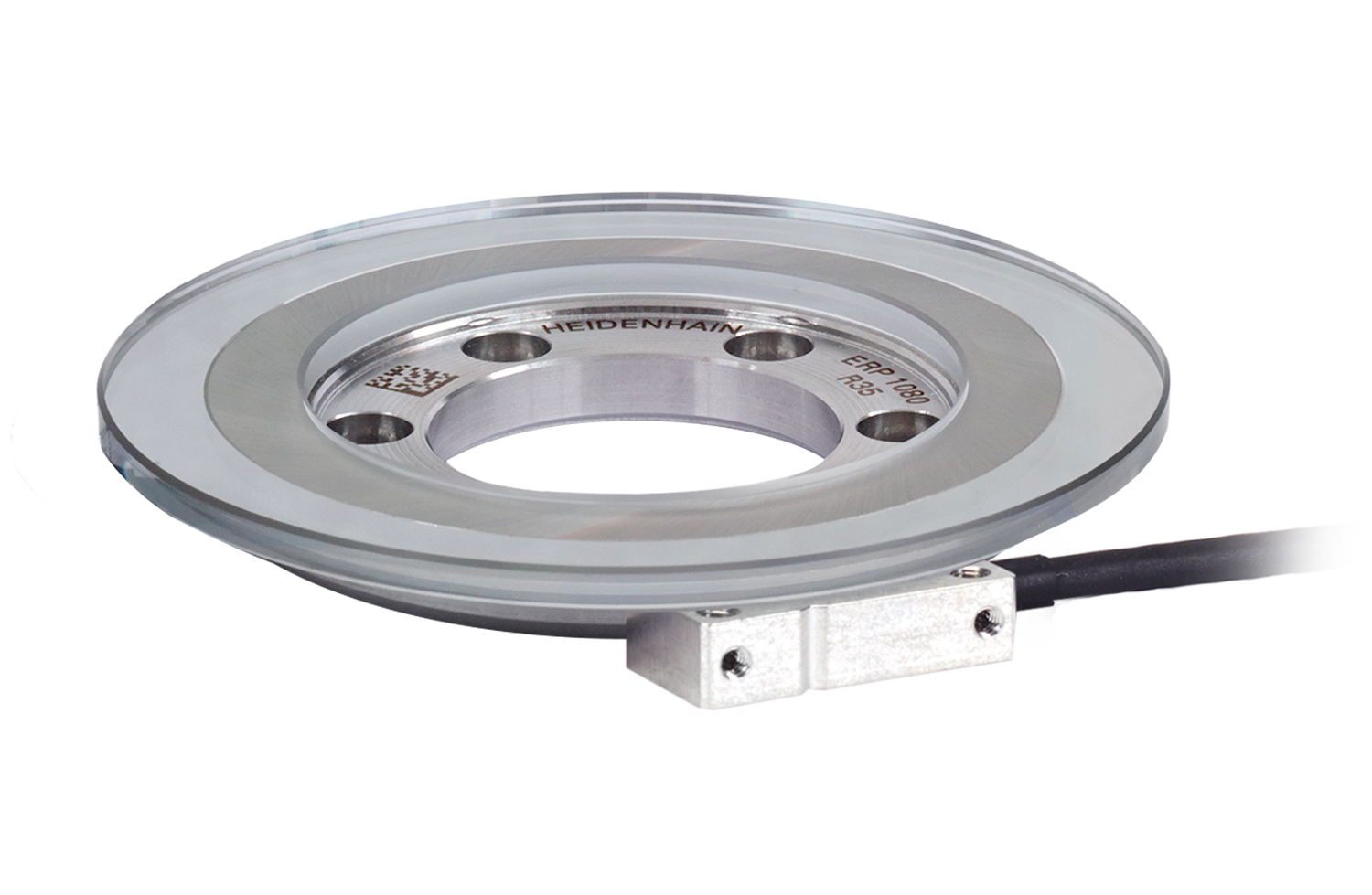

Mallisarja ERN 1000

Inkrementaaliset, optiset kulma-anturit
erittäin suurella resoluutiolla ja tarkkuudella

Erittäin suuri resoluutio ja tarkkuus
Pienet mitat ja alhainen massan hitausmomentti
Integroitu LED-toimintonäyttö
Ositustarkkuus: ±0,9” ... ±4”
Signaalijaksot: 23 000 ... 63 000
Halkaisija: 57 mm ... 151 mm
Liitännät: TTL, 1 V_SS, EnDat 2.2

Integroitu toimintonäyttö

ERP 1010:n ja ERP 1070:n liittimessä oleva monivärinen LED-valo mahdollistaa inkrementaalisignaalien arvioinnin ja referenssimerksisignaalin tarkistamisen. Signaalin laatu ilmaistaan värisävyillä – referenssimerkin yliajo sinisellä LED-valolla.

Erittäin tarkka skannaus

Pienimmät mittausaskelet korkeimmalla tarkkuudella samaan aikaan: mallisarjan ERP 1000 kulma-anturit toimivat interferentiaalisen lukutekniikan periaatteella. Mittausstandardina toimii vaihehila-asteikko, joka asetetaan lasiasteikkoalustaan.

Vakio signaalinlaatu

HEIDENHAINin kehittämä ASIC HSP 1.0 takaa skannaussignaalien tasaisen korkean laadun. Jos signaalin amplitudi pienenee, ASIC säätää lisäämällä LED-virtaa. Näin kontaminaatiotapauksessa ihanteellinen signaalimuoto säilyy. Samalla kohinakomponentti pysyy jatkuvasti alhaisena.

Käytännöllinen kokoonpano

Pienet signaalijaksot vaativat tyypillisesti erittäin tiukkoja asennustoleransseja vaakasuoralle etäisyydelle lukupäästä. Väljien toleranssien ansiosta mallisarja ERP 1000 on erityisen helppo asentaa. Lähtösignaalien laatu ei juurikaan vaikuta toleranssien sisällä.

Löydä yhteyshenkilö paikan päällä

Lataukset

Esite – Kulmanmittausmoduulit

Esite – Kaapelit ja pistoliittimet

Esite – Liitännät

Tuoteversiot

Kulmanmittausmoduulit käsittävät jakoympyrän ja lukupään. Valitse kaksi osakomponenttia luetteloista vastaavasti. Lisäneuvoja varten ota yhteyttä myyntiosastoomme puhelimitse, sähköpostitse tai yhteydenottolomakkeellamme.

Skannauspäihin

Osaympyrä

Lukupää
