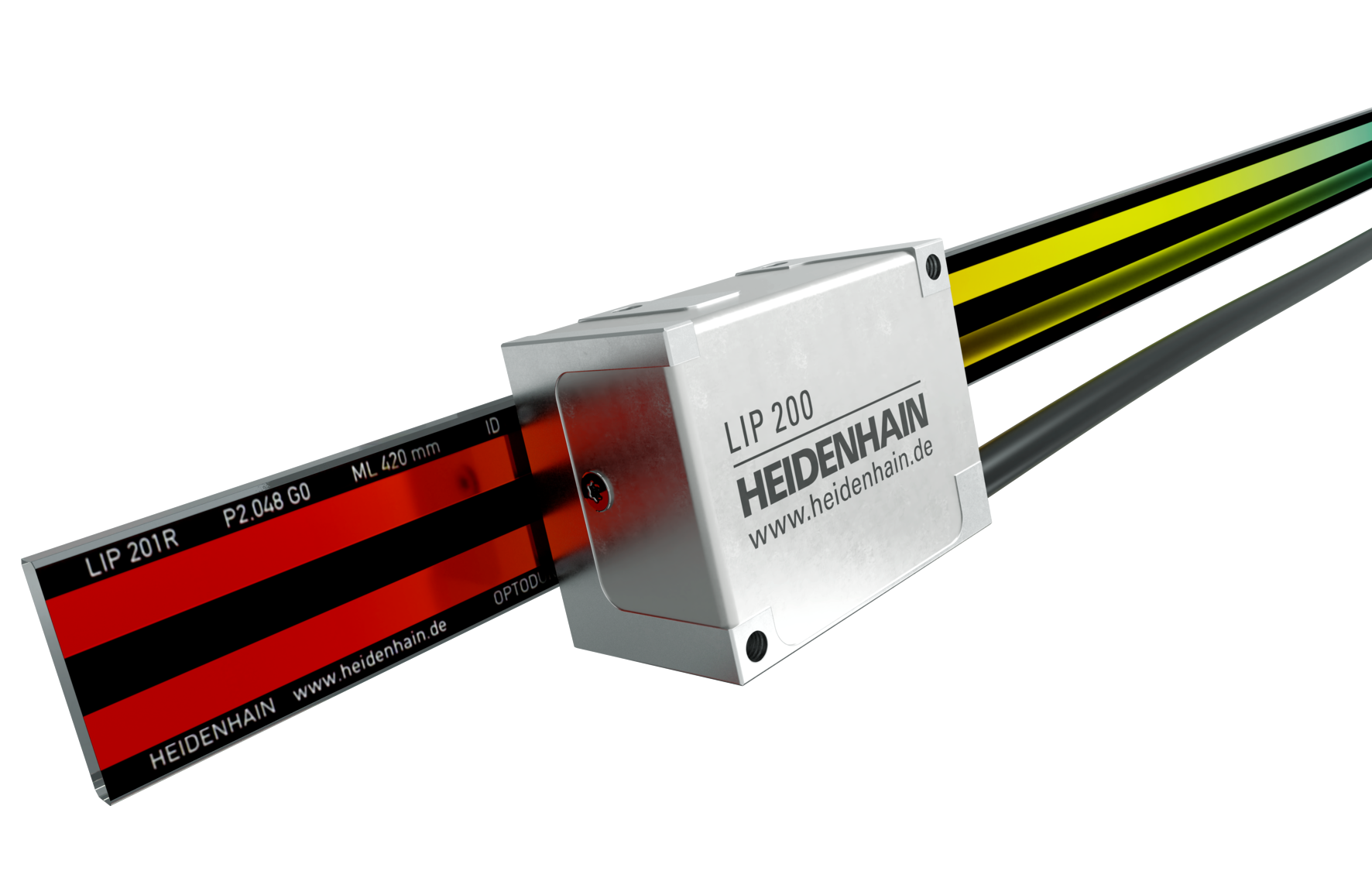

Mallisarja LIP 200

Inkrementaalinen pituusmittauslaite erittäin korkealla tarkkuudella

  • Erittäin tarkoille lineaariakseleille pituudella enintään 3040 mm
  • Erittäin pieni mittausaksel (<1 nm)
  • Suuri nopeus- ja paikoitusvakaus
  • Suuri toistotarkkuus
  • Liitännät: EnDat, Fanuc, Mitsubishi, 1 VSS
Tuotekysely

Optimaalinen liikkeenohjaus

Mallisarjan LIP 200 lineaarianturit on varustettu optimoidulla lukuelektroniikalla ja erityisen valotehoisella asteikkojakorakenteella. Tämä parantaa huomattavasti nopeutta ja paikoitusvakautta käyttösovelluksessa.

Dynaaminen ja tarkka

Tarkkuudesta huolimatta mallisarja LIP 200 mahdollistaa erittäin suuret liikenopeudet. Mittausaskelilla jopa 31,25 picometriä ja liikenopeudella jopa 180 m/min mittasauvat LIP 200 soveltuvat erittäin dynaamisiin tarkkuussovelluksiin jopa 3 metrin mittauspituuksiin saakka.

Erittäin tarkka skannaus

Avoimet LIP-sarjan pituusmittauslaitteet  toimivat häiriöskannausperiaatteen mukaisesti. Mittausstandardina toimii vaihehila-asteikko, joka asetetaan lasikeraamiseen asteikkoalustaan. Lineaariantureille on ominaista pienimmät mittausaskeleet yhdistettynä korkeimpaan tarkkuuteen.

Käytännöllinen kokoonpano

Hyvin pienillä signaalijaksoilla ja korkealla resoluutiolla LIP 200 lineaarianturit ovat ihanteellisia erittäin tarkkoihin sovelluksiin. Korkeasta tarkkuudesta huolimatta tämän mallisarjan asennustoleranssit ovat poikkeuksellisen väljät. Tämä tekee asennuksesta erityisen helpon ja käytännöllisen.

Löydä yhteyshenkilö paikan päällä
Lataukset
Esite – Avoimet pituusmittauslaitteet
Esite – Kaapelit ja pistoliittimet
Esite – Liitännät

LIP 200 – Korkeadynaamisille lineaariakseleille pituudella enintään 3040 mm

Tuoteversiot

Avoimet mittasauvat käsittävät mittarungon ja lukupään. Valitse kaksi osakomponenttia luetteloista vastaavasti. Lisäneuvoja varten ota yhteyttä myyntiosastoomme puhelimitse, sähköpostitse tai yhteydenottolomakkeellamme.

Skannauspäihin

Asteikon runko

Lukupää

Mittaus
